최초 2D/3D 설계 동시 제품으로 2D/ 3D 횡단을 실시간으로 볼 수 있으며 3D 설계에 의한 모델링을 완벽하게 제공합니다.

AutoCAD 엔진에서 평면계획에  의하여 계획이 반영되므로 사용자는 평면상에서  도로, 블록 폭등을 계획할 수 있으며  구조물 표준도에 의하여  다양한 구조물을 사용자가 직접 등록할 수 있으므로  다양한 횡단계획이 가능합니다.

뿐만 아니라  사용자가 설계한 구조물 계획이 공사 평면도에 반영되어 입체적으로 확인할 수 있으므로  사면계획과 구조물 계획을 효율적으로 할 수 있습니다.

또한 입체 관로 설계로 관교차 체크가 용이하며 설계 후 가상 모습을 설계자가 직접 확인할 수 있습니다.

블록 설계시 필요한 기능을 완벽제공하며 별도의  편집없이 납품 할 수 있을 정도의 품질 높은 성과품을 제공합니다.

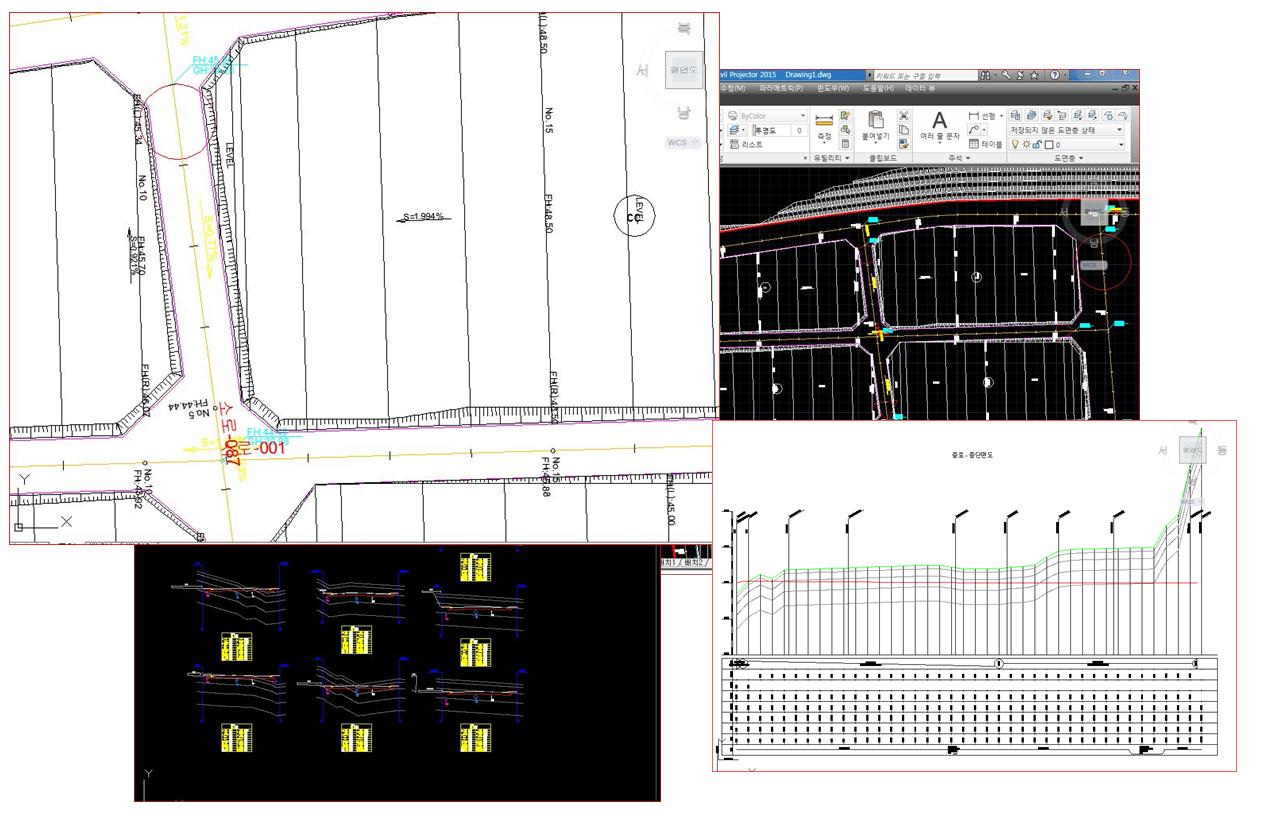

공사 계획 평면도, 도로. 블록의 종단면도, 횡단면도와 관로 종단면도, 토량 이동도 등의 도면과  토공량 계산서, 수리 계산서, 관로 산출서 등의 정확한 보고서를 제공합니다.

환경

v 객체트리와 평면 객체의 상호 연동

v AutoCAD 2007~2025까지 지원

v 윈도우 XP ~ 윈도우11 까지 지원

v 32bit/ 64bit 지원

  지형

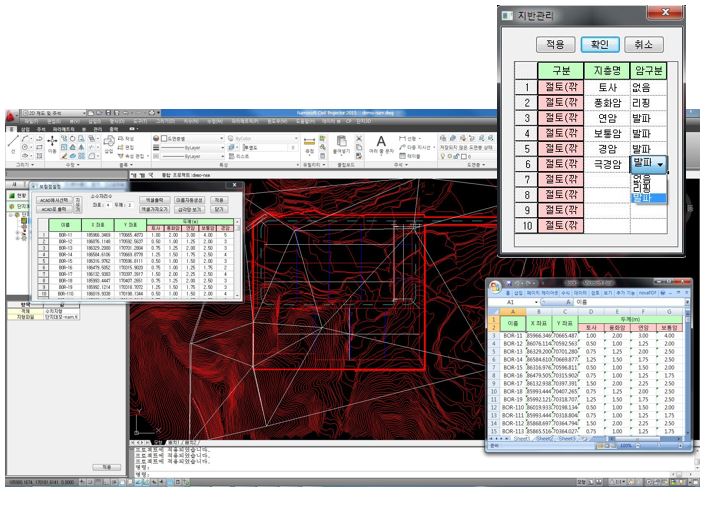

v평면상에 표토제거 지역 등록하여 토공 처리

v보링점 관리 기능

v임의 지점 지반고 확인 기능

v폴리라인 분할(브레이크 라인)에 의한 조밀한 삼각망 구성

vZ 값 범위 지정

  도로/블록 설계

v 2D / 3D 설계 동시 지원
v 기존 방식 설계에 의해서도 실시간 3D  모델링 가능

v 3D계획점 / 3D 다중계획면  등 다양하고 새로운 첨단 블록 계획 기능

v 3D모델링에 의한 도로 및 블록 사면의 정확한 처리

v 3D모델링에 의한 정확한 대 횡단도

v 3D모델링에 의한 정확한 주변계획 처리

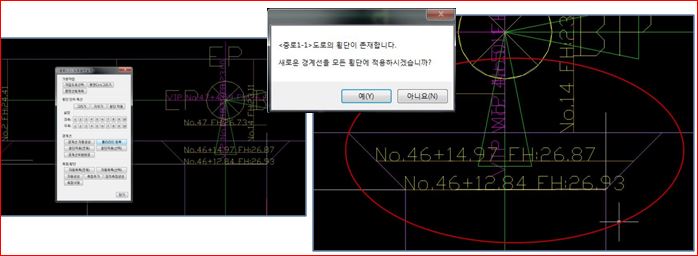

v 도로 경계선 등록 기능에 의한 새로운 방식의 도로 경계 처리

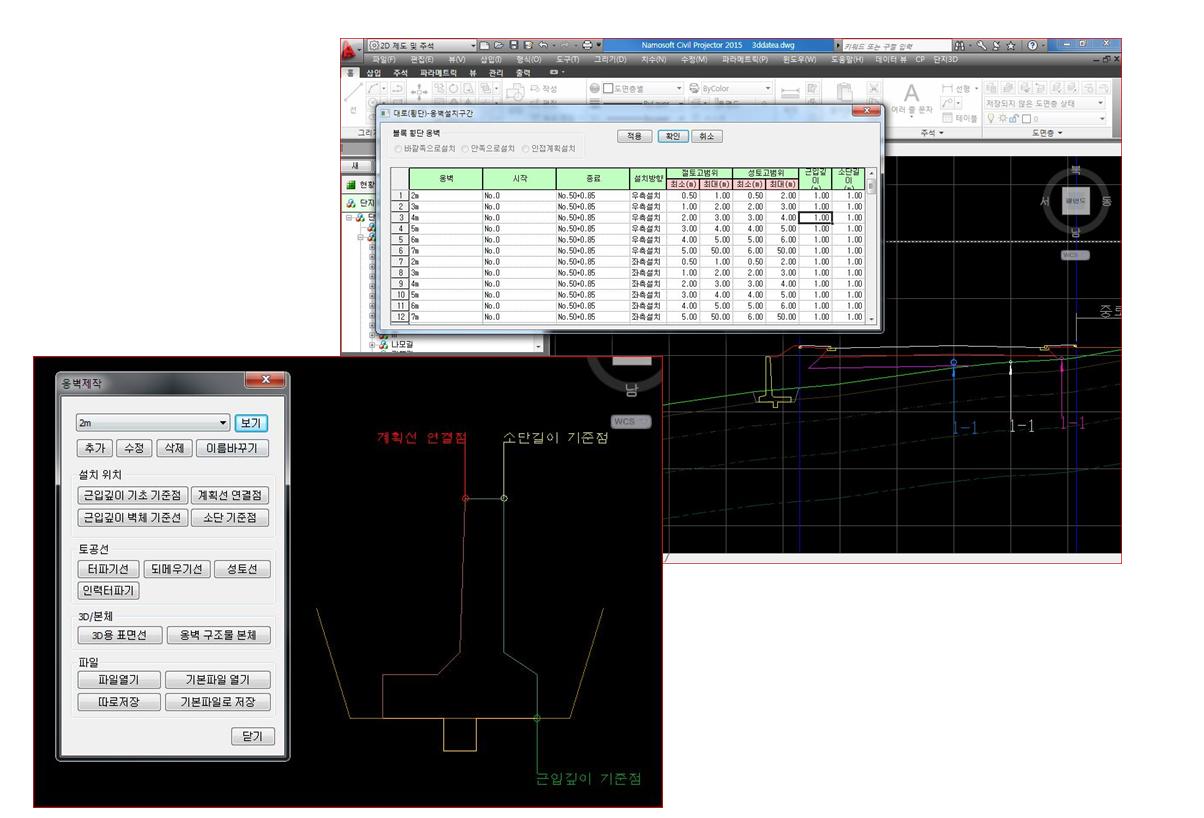

v 옹벽 / 산마루측구 등의 구조물을 캐드 도면에서 바로 등록하여 사용

v 블록 경계선(사면)만의 특화된 종횡단 계획 및 토공계산 그리고 횡단면도 출력

v 블록 경계선(사면) 계획과 블록횡단 계획과의 연계 기능

v 3D모델상의 횡단과 블록횡단과의 연계 기능

v 블록횡단계획 ACAD에서 입력 기능

v 도로 /블록 옹벽 높이 별 구간별 자동 설치 기능

v 도로 / 블록 토적표 ACAD에서 생성 및 임의 편집 기능

v 도로 / 블록 횡단 토공 ACAD에서 확인 및 ACAD에서 수정 기능

v 무대/도저 운반에서 암 제외 기능(잔토셀과 부족토셀 동시 발생 및 처리)

v 덤프셀 영역 폴리라인으로 자동 생성 기능

v 도로 횡단에서 우수/오수/상수 모든 원형관 / 박스 확인 및 토공 계산

v 새롭게 개발된 수학 엔진 적용으로 ACAD 수준의 높은 기하 계산 완성도

v 암 추가 설정 가능

v 좌표전개도 출력

v 절.성토 경계점 출력

v 프로젝트 전체 토공량 수동조정 기능 추가

v 발파영향원에 의한 발파물량 계산

v 다중 계획면을 3D폴리선으로 출력해서 계획 수정

v 토취장 설계 기능 추가

v 블록 포장 제작 기능 추가

관망설계

v 다양한 원형관 / 박스 템플릿 등록 기능

v 강성관 및 연성관 관 기초 검토 기능

v 유입면적 평면에서 자동 입력 기능

v 우수 / 오수 방류 그룹별 수정 기능

v 우수 수리계산 강우강도 확율식2013 지원

v 우수 / 오수 수리계산 정확한 실 유속 계산 지원

v 맨홀타입의 하수도시설기준과 LH설계기준 모두 지원

v 원형관 / 박스 / 연결관 / 맨홀 / 빗물받이 등 3D 모델 생성

v EPANET 엔진에 의한  신뢰성 높은 상수 관망 해석

v 2개 이상 다수의 상수 초기절점 설정 기능

v 종단계획 및 종단면도의 교차원형관 및 박스의 실 규격 표시

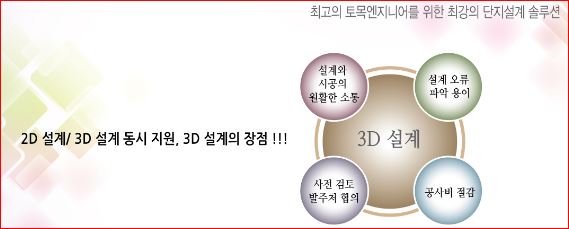

2D/ 3D 설계 동시 지원

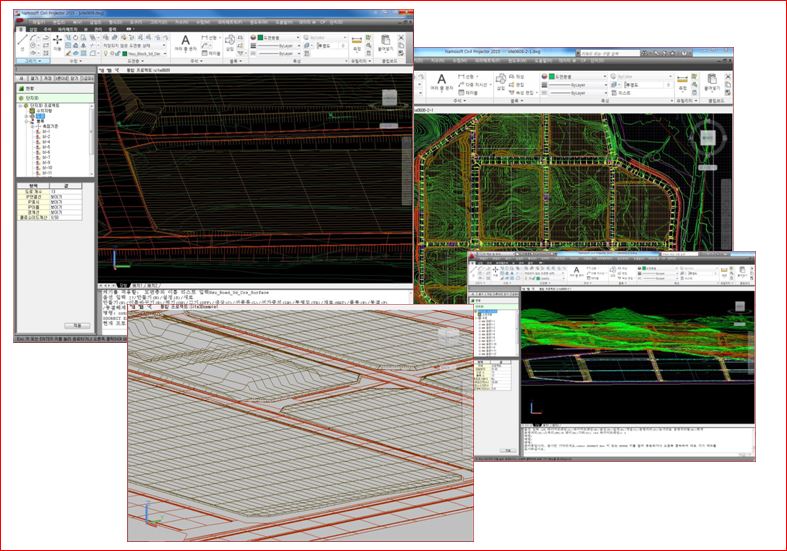

v2D 설계와 3D 설계를 동시에 작업할 수 있습니다.
2D 로 평면, 종단, 횡단, 토공 등의 계획을 할 수 있을 뿐만 아니라 3D 입체 설계를 할 수 있어 부지 사면이나 계획고의 높낮이를 확인 하면서 설계할 수 있습니다.

블록과 도로의 계획 차이와 사면 등을 확인하면서 설계를 할 수 있고 블록과 도로와 사면과 구조물 계획을 정밀하게 할 수 있습니다.

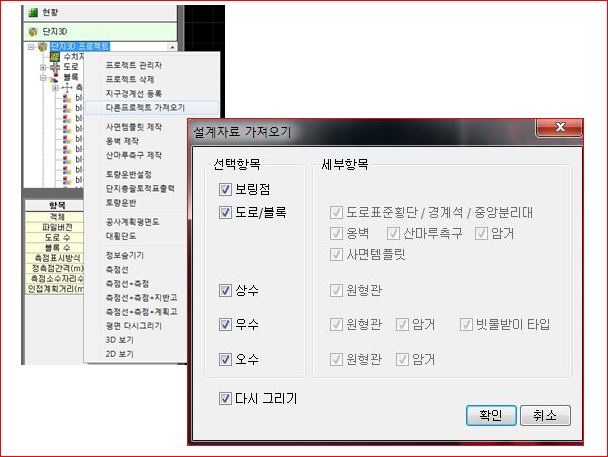

프로젝트 가져오기

v 하나의 프로젝트를 여러 사람이 동시에 작업할 수 있습니다.

블록이나 도로, 관로 등을 여러 사람이 나누어 작업한 후 하나의 프로젝트에서 가져오기를 할 수 있습니다.

암선 계획

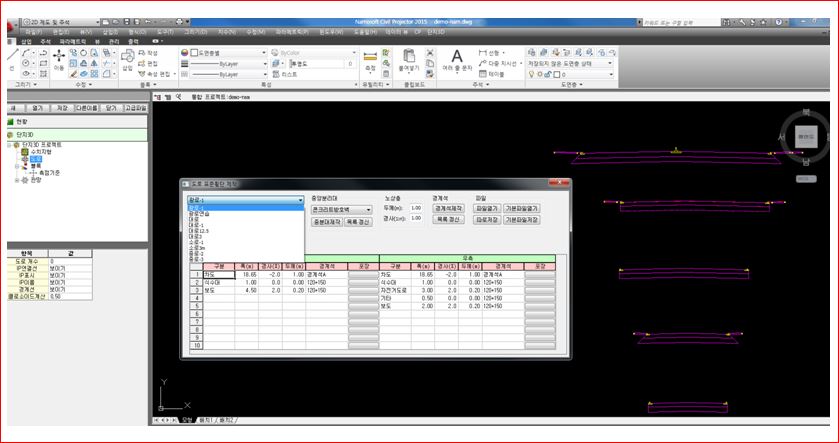

다양한 표준횡단을 생성

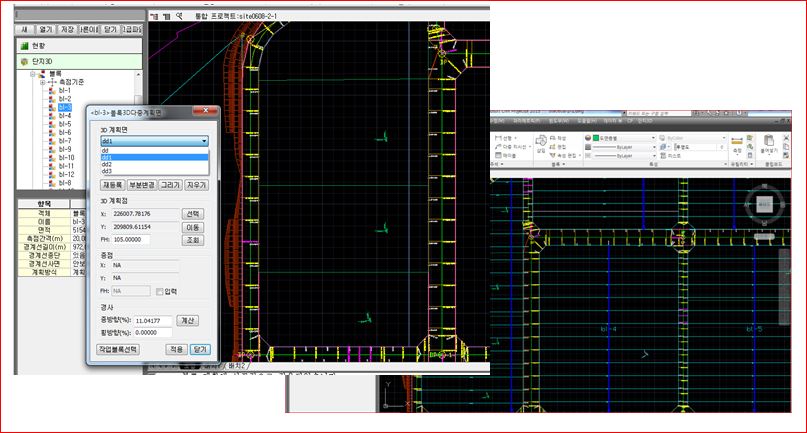

3D 다중 계획면

구조물 표준도 캐드 도면에 의한 등록

 v구조물을 캐드에서 바로 등록할 수 있습니다.

 구조물 캐드 도면만 있으면 사용자가 직접 구조물을 등록하여 횡단에 설치하고 토공량을 자동계산 할 수 있습니다.







평면설계

v 평면에서 폭을 편집할 수 있습니다.

블록 경계선, 도로경계선, 보도 경계선 등을 평면 캐드로 수정한 횡단에 반영할 수 있습니다.

교차로 부분등의 가변 횡단이나 블록 경계 수정 후 효율적으로 이용할 수 있습니다.









임의 측점 추가

 v 임의 횡단 추가 생성

설계자가 평면에서 횡단의 좌측, 우측을 측점을 추가할 수 있습니다. 평면에서 좌측, 우측 끝을 선택하여 비스듬한 횡단을 만들 수 있습니다.









대횡단도 출력

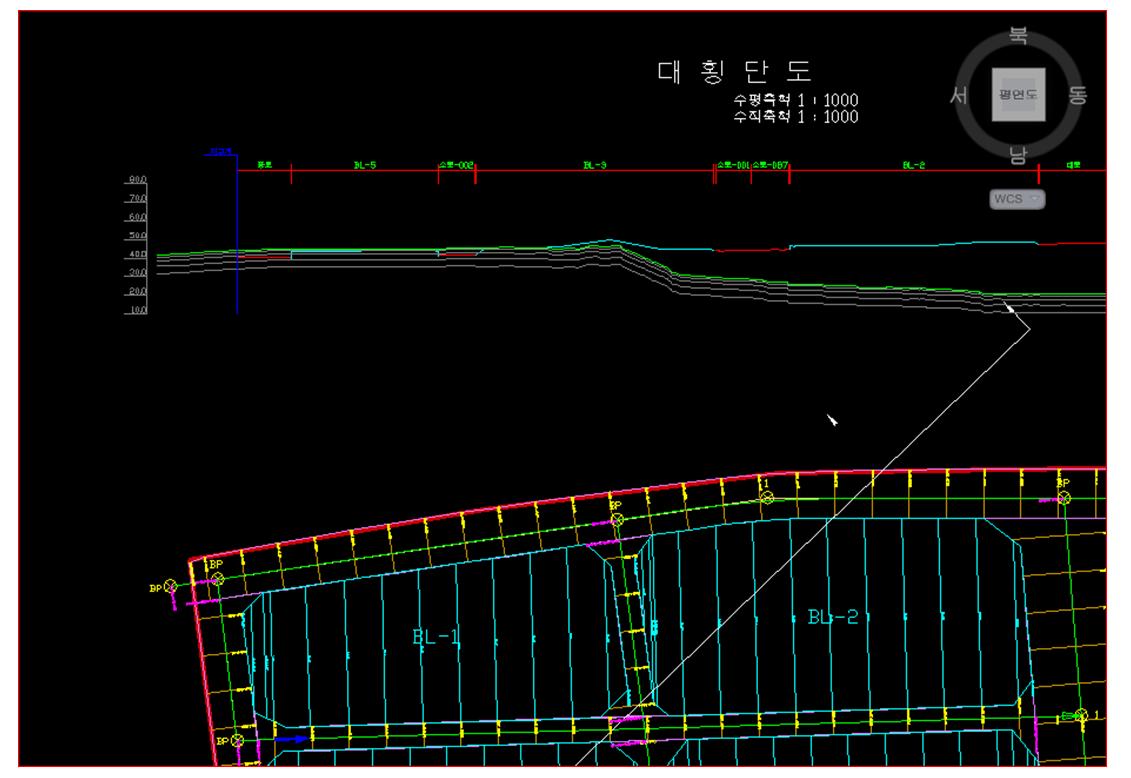

 v도로, 블록 등 연결된 대횡단을 출력합니다.

3D 모델링에 의한 입체 데이터에서 대횡단을 추출하므로 계획이 연결된 부분을 정확하게 출력할 수 있습니다.

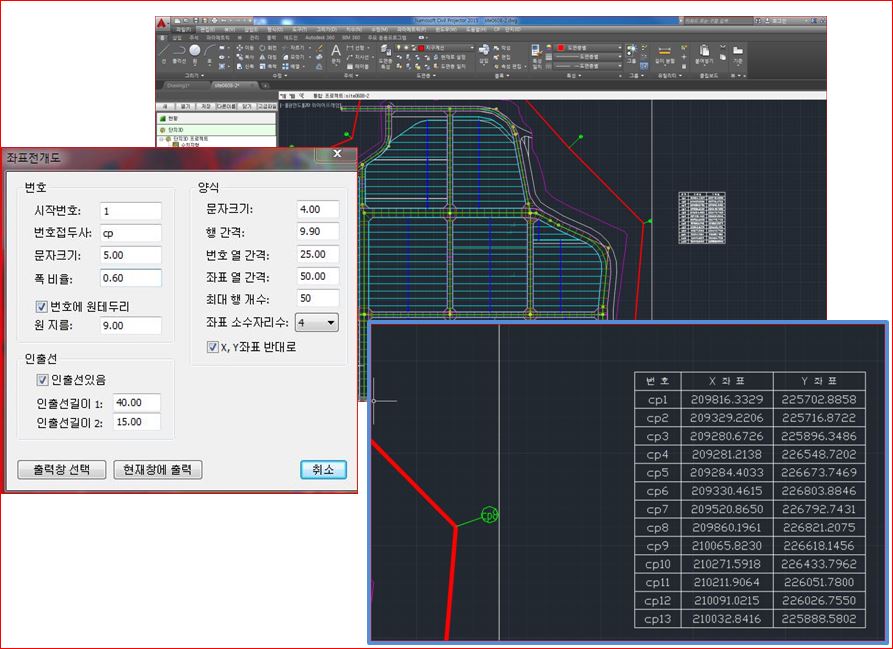

좌표전개도

 v지구계선 좌표전개도를 출력합니다.

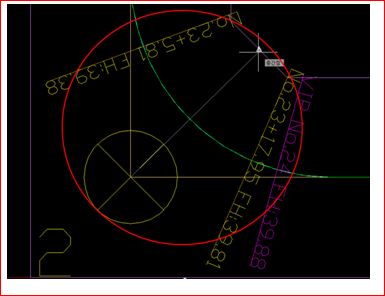

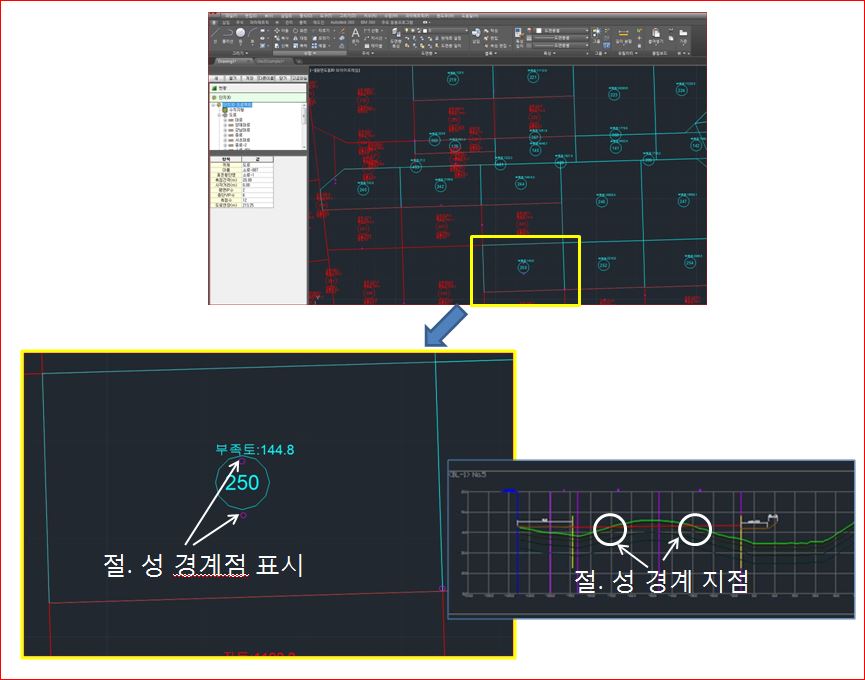

절. 성 경계점 표시

 v토량이동도에 절.성 경계점을 표시합니다.

각 횡단면의 절. 성 경계 지점을 찾아 토량이동도에 위치를 표시합니다. 횡단면에서 절. 성 경계가 하나 이상일 때도 정확하게 표시 되므로 절. 성 경계선을 그릴 때 유용합니다.

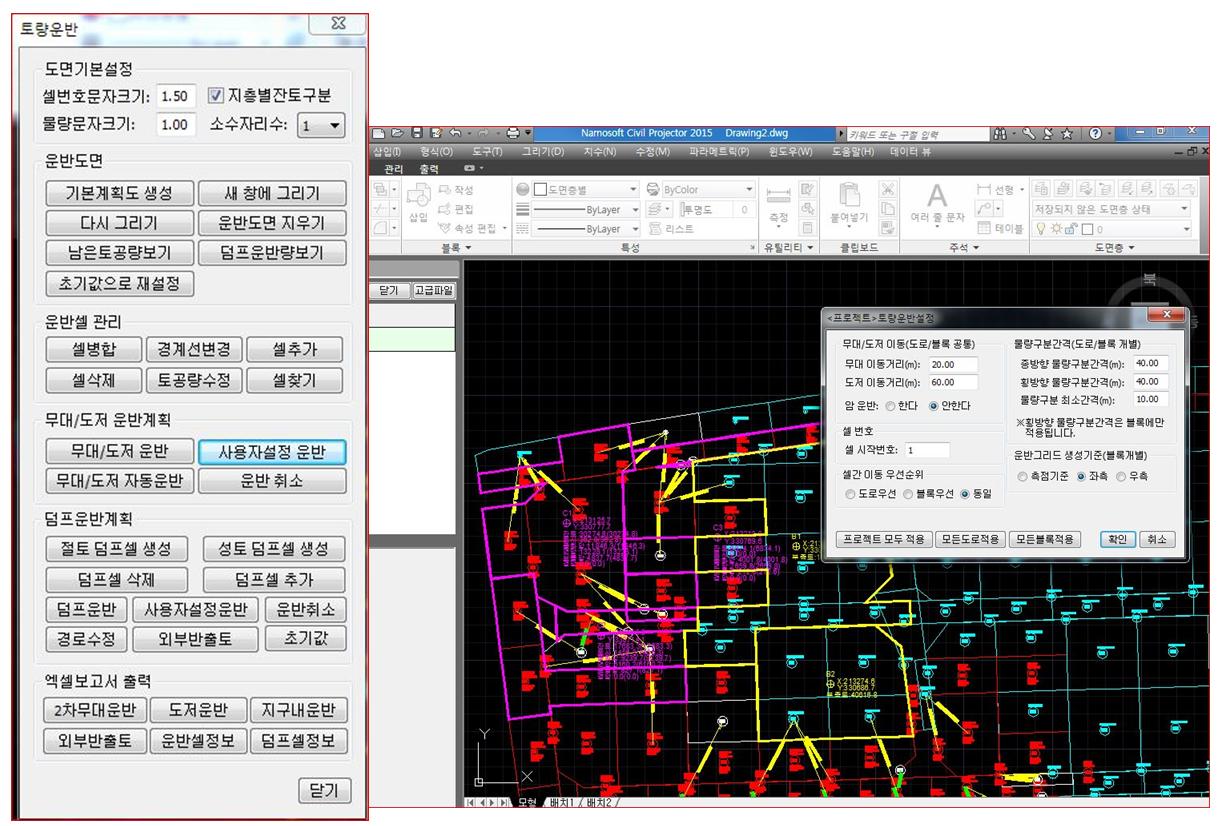

토량운반

 v  토량 운반을 효율적으로 작업할 수 있도록 다양한 기능을 제공합니다.

 자동 운반과 사용자 설정 운반을 동시에 지원하며 2차 무대 운반 보고서, 외부 반출토 등의 다양한 보고서를 출력합니다.

또한 무대 / 도저 운반에서 암을 제외하는 옵션을 추가해서 암을 잔토로 남길 수 있도록 기능을 추가하였습니다.

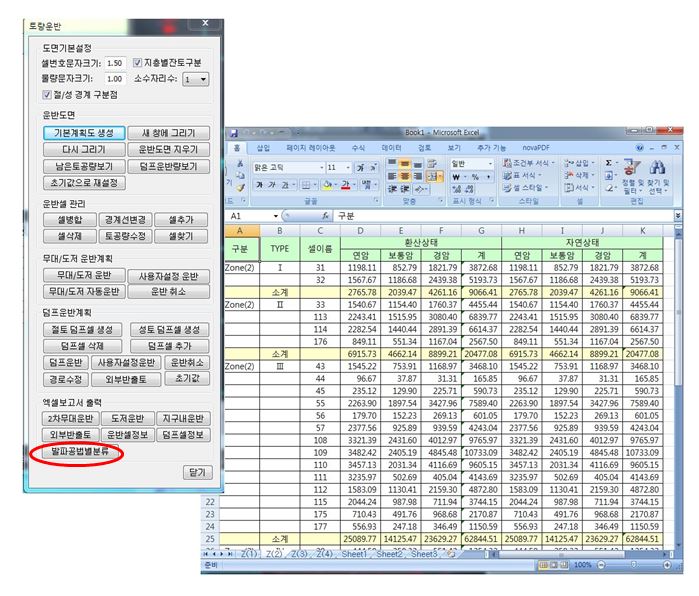

발파영향원에 의한 발파공법별 토공 계산

v  발파영향원에 의한 물량 계산 기능이 추가되었습니다.

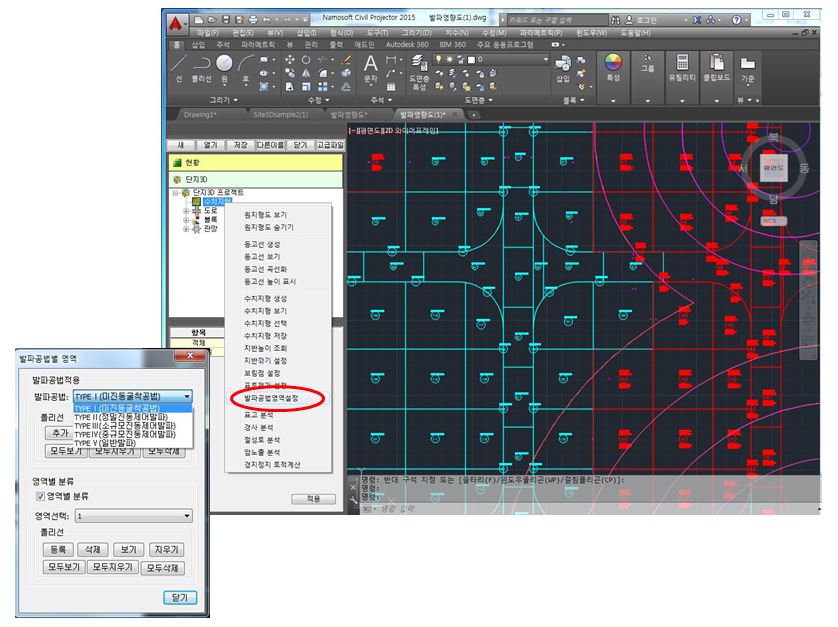

토량이동도에서 발파 영향원을 제도한 후 토량운반 보고서를 출력하면 발파공법별로 엑셀 파일로 출력해 줍니다.





토취장 설계

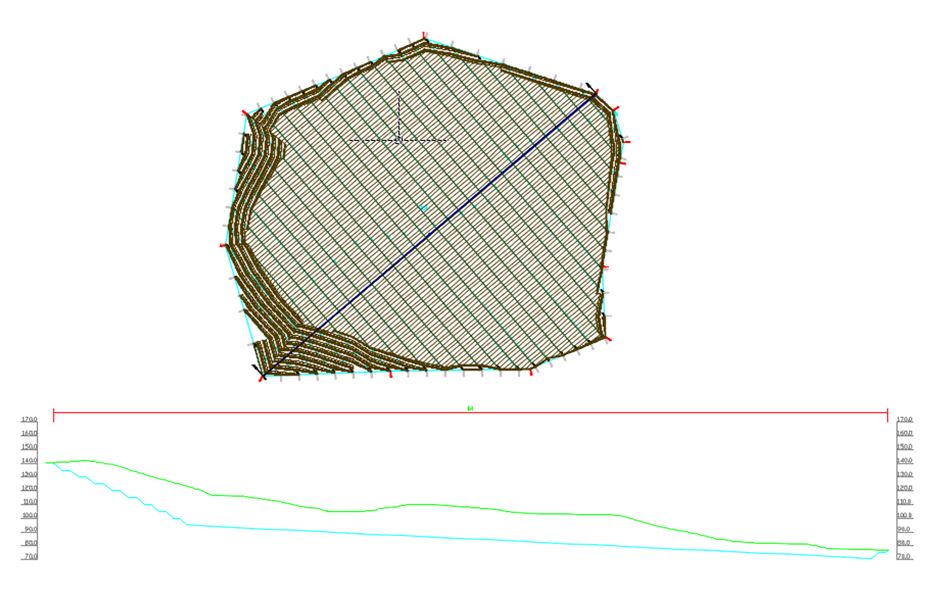

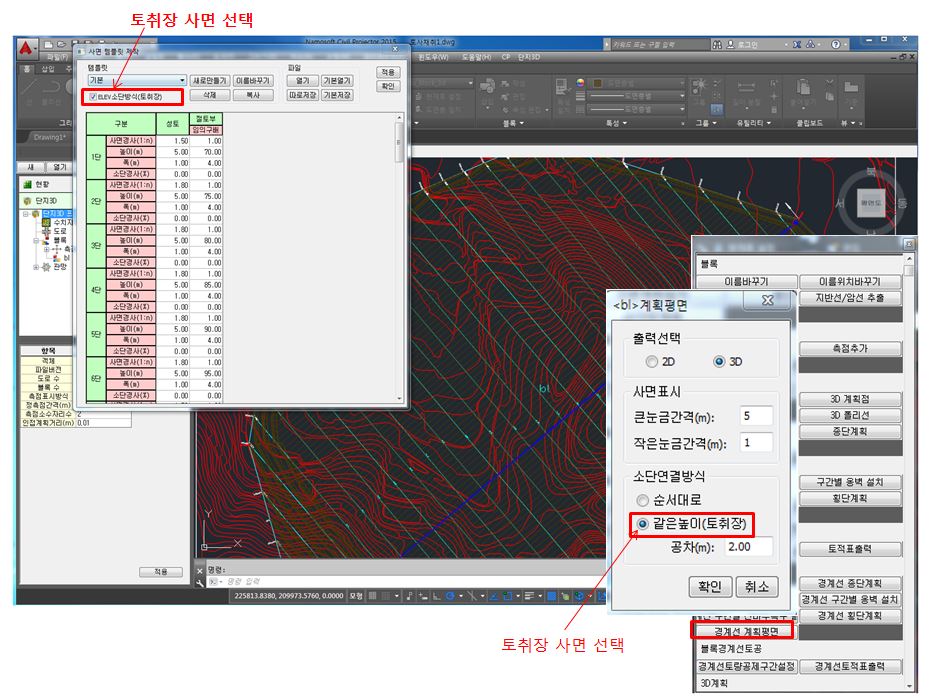

v 토취장 설계 기능이 추가되었습니다. 토사 채취장 설계에 필요한 평면, 종단,  횡단 도면을 출력할 수 있습니다.

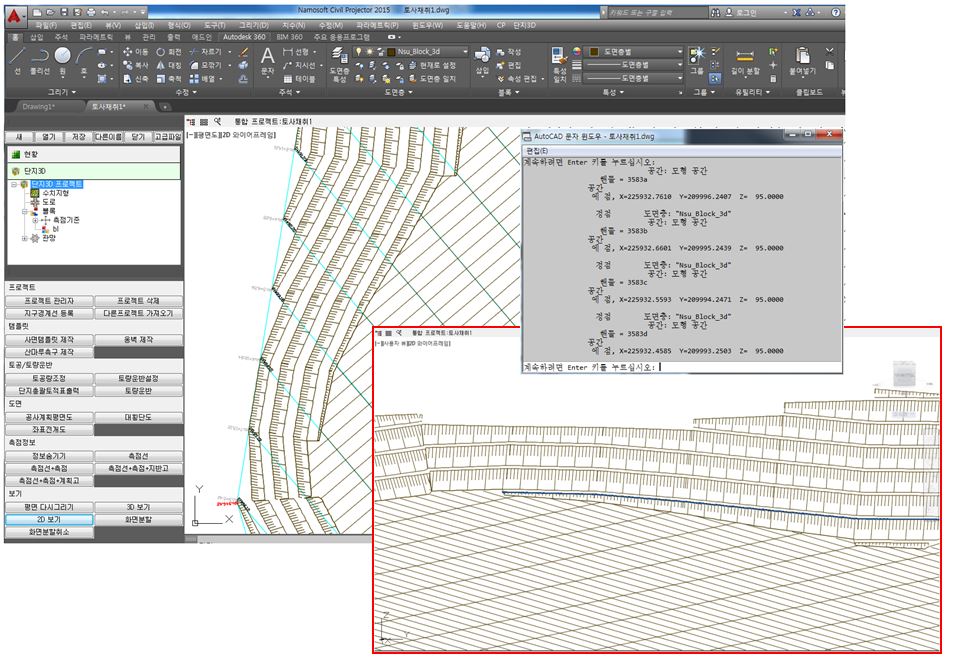

1. 평면 사면 처리

일반 단지에서는 계획면에서 일정한 소단 높이로 사면을 구성하지만 토사채취장에서는 경계면에서 소단 높이를 맞추어 사면을 구성합니다.





2. 종단 계획
대횡단 기능을 이용하여 종단 사면 경사를 출력할 수 있습니다.

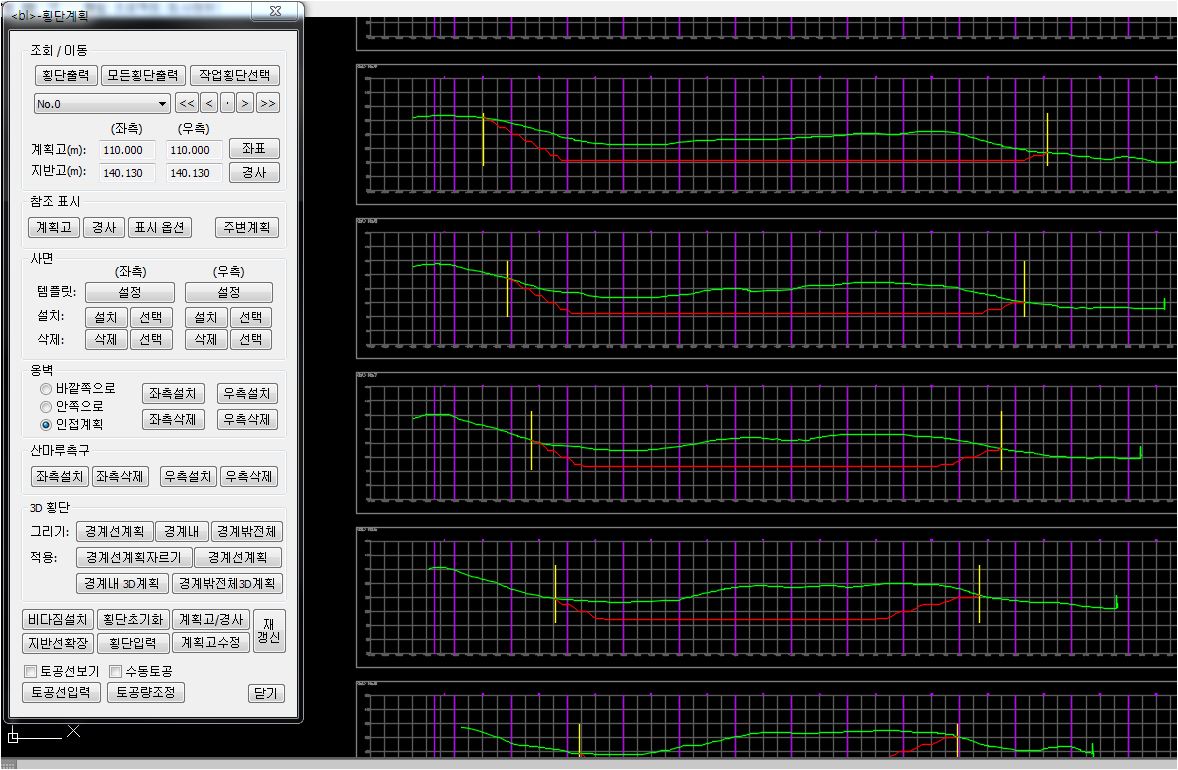

3. 횡단

3D 횡단계획을 이용하여 실제 사면 경사를 출력할 수 있습니다.





블록 포장 제작

v  블록에도 포장을 적용할 수 있습니다.

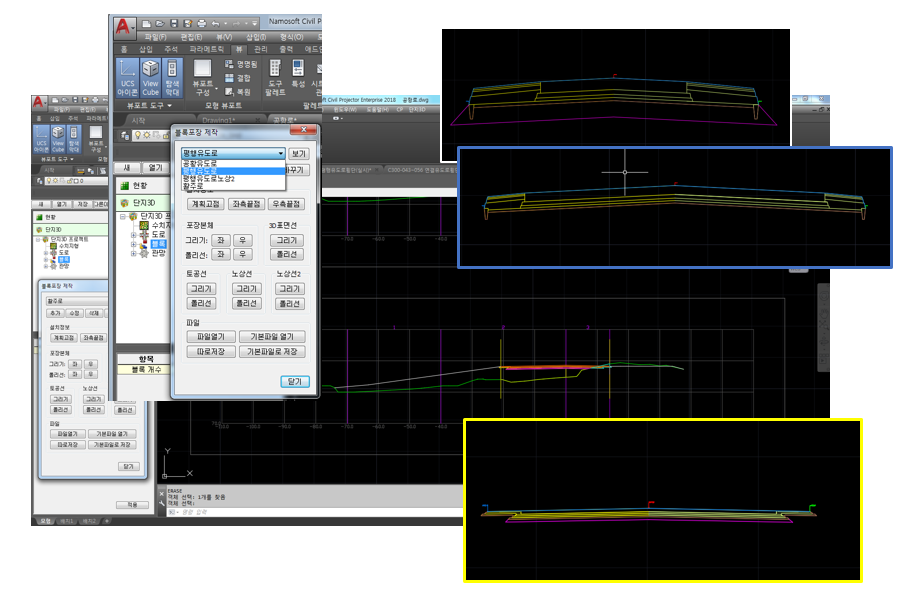

공항이나 주차장 처럼 넓은 면적의 블록 설계시에도 포장을 적용할 수 있습니다. 다양한 표준 횡단 템플릿을 캐드 도면에서 그려 적용하면 블럭 영역 전체에 포장폭을 자동으로 계산하여 횡단계획에 적용합니다.





상수 설계

v상수설계 기능이 향상되었습니다.

 EPANET 엔진에 의한 신뢰성 높은  관망 해석을 할 수 있으며 EPANET 데이터로 출력 가능합니다.

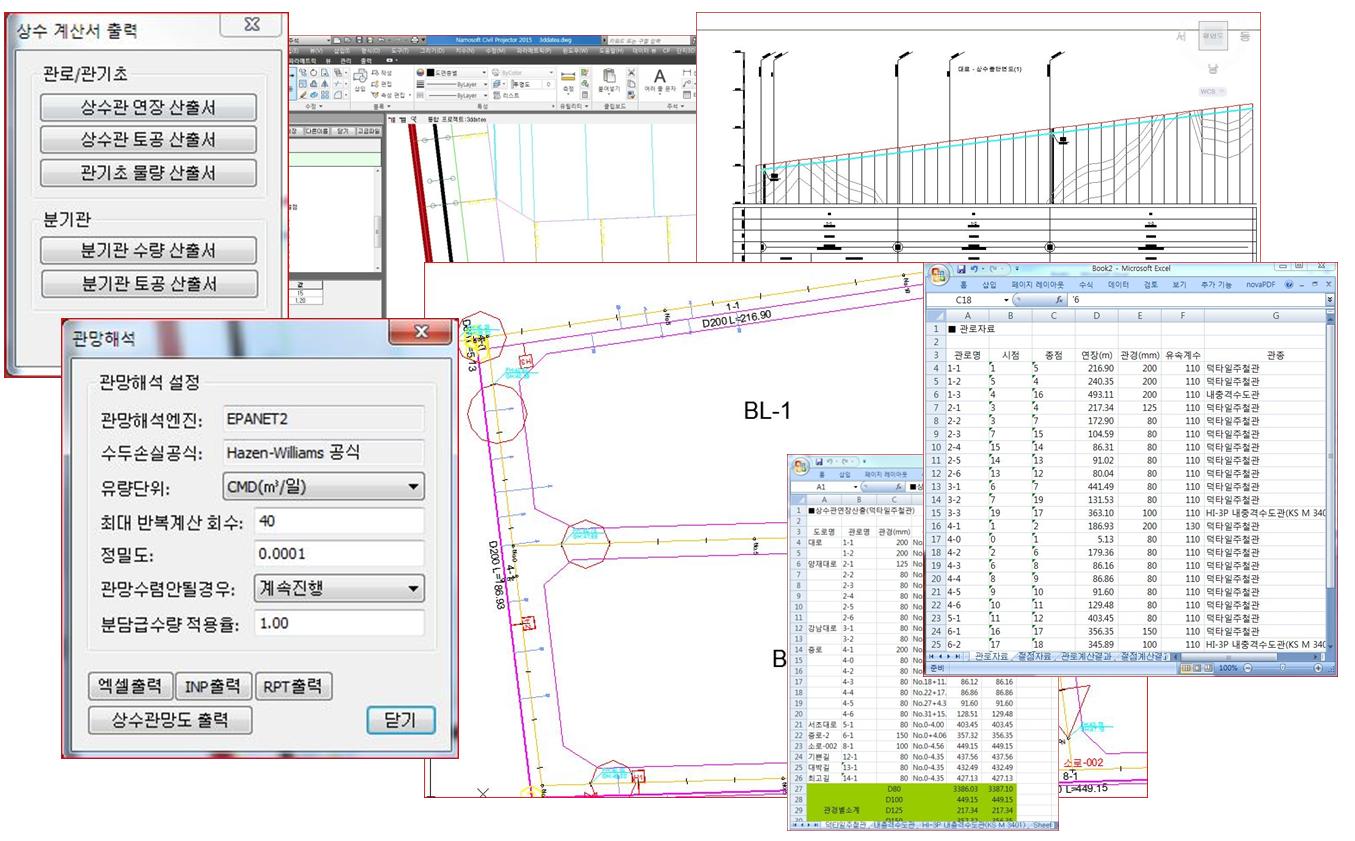

또한 상수 계획평면도, 상수 종단면도와 상수관, 분기관의  연장 산출서, 토공 산출서, 물량 산출서 등을 제공합니다.

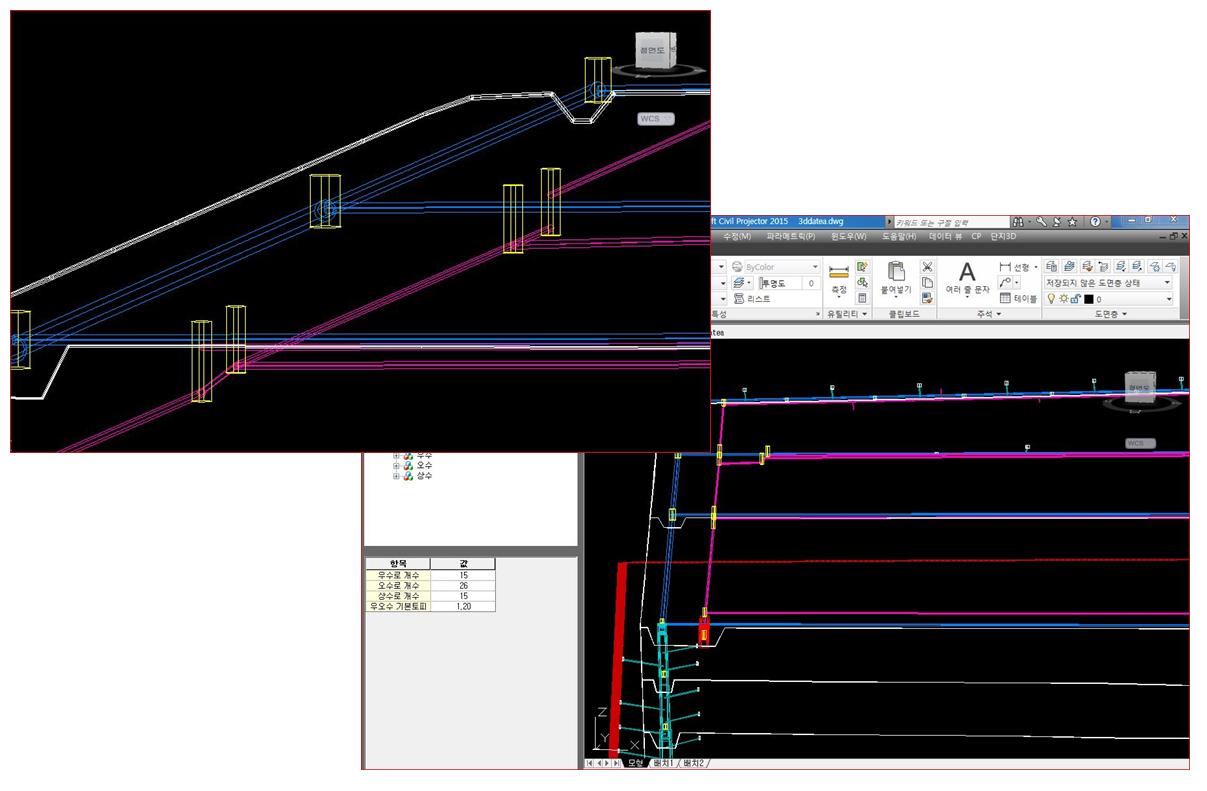

입체 관로

v 우.오. 상수계획 후 3D로 생성할 수 있습니다.  각 관로를 입체적으로 확인 할 수 있기 때문에 교차하는 부분에서 효율적으로 체크할 수 있습니다.



관로 종단계획

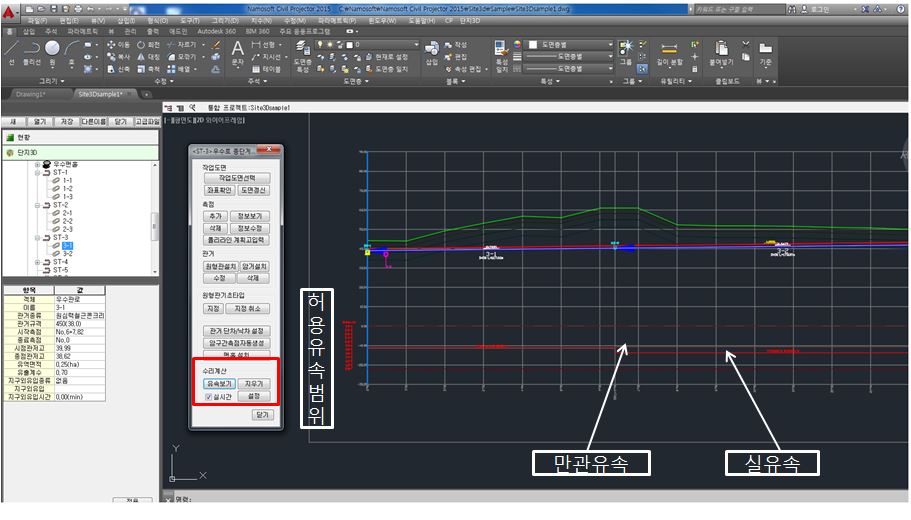

v 관로 종단계획에서 실시간 수리계산을 할 수 있습니다. 실유속과, 만관유속, 허용유속 범위를 실시간으로 확인할 수 있으므로 관로계획을 효율적으로 할 수 있습니다.
